一、產品介紹

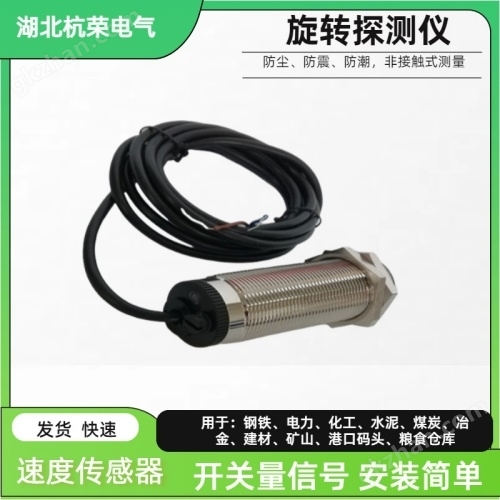

轉速傳感器HAL-507BT功耗小是一種小型封閉式傳感器，具有性能穩定、功耗小、抗力強、使用溫度范圍寬等優點。其原理是當磁力線穿過傳感器上感應元件時產生霍爾電勢經過霍爾芯片的放大整形后，成力電信號供二次儀表使用。使用時，只要在旋轉物體上粘一塊小磁鋼，傳感器固定在離磁鋼一定距離內，對準磁鋼S即可進行測量。

測量范圍：1Hz~45KHz

輸出方式：低電平有效，驅動能力不小于15mA

輸出信號：波形：矩形波

幅值：高電平接近供電電源，低電平≤0.5V

供電電源：（4.5~24）VDC，（12~18）Vzui值

每轉脈沖數：與貼的磁片數量*

檢測距離：≤4mm

二、正常工作條件

溫度：-20℃~+80℃

相對濕度：不大于85%

大氣壓力：86KPa~106KPa

周圍無爆炸性、腐蝕性

□ 外形及開孔尺寸

總長：L+21.9（不包括輸出導線）

外螺紋：M12×1

螺紋有效長度：L，L=50，75，100mm

輸出導線：2m.

三、技術參數

(1)電源電壓:DC12V-24V；

(2)工作電流:≤60mA；

(3)兩路脈沖半導體接點信號輸出: 輸出截止狀態時漏電阻不小于100kΩ，輸出導通狀態時電壓降不大于0.5V（灌入電流2mA）；

(4)脈沖信號占空比：40%～90%；

(5)測速范圍：0～900r/min；

(6)測量誤差：±5％Fs；

(7)脈沖信號輸出范圍0～100Hz；

(8)兩路脈沖信號相位差：20°～ 130°；

(9)動作距離：≥8mm；

(10)復位距離：≤13mm；

采用環氧樹脂將檢測元件及電路板灌封在圓柱形黃銅外殼內，外部預留10米電纜線，可直接接入控制電器中。

四、轉速傳感器HAL-507BT功耗小應用：

速度監測開關有以下特點:由殼內脈沖傳感器電子部件,輸出開關放大器組成。該產品對解決以下用途提供了經濟的方式,如監測打滑,皮帶斷裂,動軸剪切和過載等等,可以用在傳輸皮帶,吊桶提升/螺旋推進,研磨,破碎,泵,離心干火機攪拌機等。動作原理本傳感器的輸出信號由一個比較器處理，而被檢測物體的運動也產生一個振蕩頻率Fc，它進入比較器，與預先規定的頻率Fr比較，開關的電路輸出，在Fc>Fr時為閉合狀態，而HAL-507BT功耗小系列速度傳感器一般適合于監測低速也就是物體運動速度低于予置速度時，引起它的開關輸出斷開。
