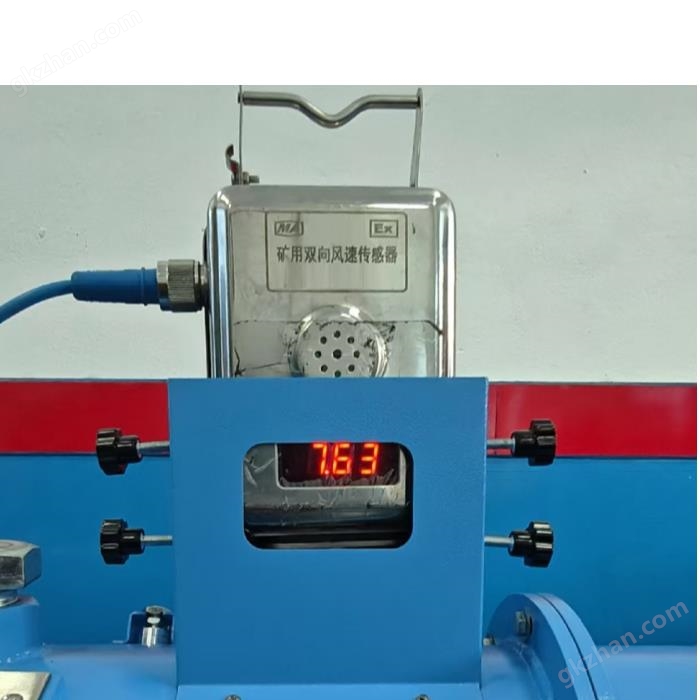

礦用風洞/多功能風表風速傳感器診斷儀自動型號:ZD-9B庫號:M413545
ZD-9B多功能風表風速傳感器診斷儀是能人工產生和控制氣流以模擬物體周圍氣體的流動,用于各種測風儀器的檢定以及進行空氣動力學實驗的一種管道壯實驗設備。ZD-9B多功能風表風速傳感器診斷儀采用離心式軸流送風機,風壓高、噪聲低、高*效區寬、效*率高、對工況變化適應強。
本產品的執行標準:JJG(煤炭)01-96礦用風速表檢定規程。
二、工作原理
風機產生的氣流通過擴散段,收*縮段,穩定段,工作段,擴散段,風機段,然后進入風機進口,完成一個循*環過程。
風機采用軸流式風機,由變頻器控制三相交流電機轉速,從而達到工作段所需的各種不同的風速。
三、主要技術參數
1.可同時對風表、風速傳感器進行檢測、調校、診斷。
2.體積要小,可以實現標準風洞的功能。
3.自帶傳感器供電電源:儀器自身需帶有大功率可調直流穩壓電源,可給傳感器供電,同時顯示傳感器的工作電壓、工作電流。4.工作電壓:交流4.220V±10%/50Hz
5.直流電壓輸出范圍:18V±10%
直流電流輸出范圍:0-2A
6.速檢測顯圍:0-20m/s
7.風速調節范圍:風速傳感器3-9m/s;電子風表:0.5-12m/s。
8.工作方式:可長時間連續運行
四、特點
4.1占地面積小,對房間結構無特殊要求
4.2采用進口變頻器調速,輸出頻率,調速范圍寬,操作方便穩定
4.3離心式軸流送風機采用內置式傳動、電機內置(內部環境不影響電機性能),離心葉輪,風壓高、噪聲低、高*效區寬、效*率高
4.4可測量頻率信號,集成化程度高,操作簡單,方便維護。
配置
1.多功能風表風速傳感器診斷儀ZD-9B1套
2.補償式微壓計YJB-1500,測量范圍:0~1500Pa,精度:二等,1臺
3.說明書1
4.合格證1
