希而科進口 Funke 熱交換器 TDW系列

希而科進口 Funke 熱交換器 TDW系列

一.Funke品牌介紹

FUNKE是一家專注于熱交換技術的德國中型企業，總部位于德國，以工程技術和熱力學解決方案為核心業務。公司長

期服務于工業領域，產品覆蓋殼管式換熱器、板式換熱器、風冷式換熱器以及電加熱油預熱器等多種類型。FUNKE的

產品設計注重模塊化和系統化，既提供標準化系列設備，也支持根據客戶具體需求進行定制化開發。

在行業地位方面，F(xiàn)UNKE在工業熱交換器領域具有穩定的技術積累和市場存在，其產品廣泛應用于機械制造、船舶、

壓縮機、化工、制藥等多個行業。公司遵循國際標準和規范進行生產，確保設備在復雜工況下的可靠運行。

 產品系列：

殼管式換熱器：適用于高壓、高溫或腐蝕性介質場合；

板式換熱器：結構緊湊，傳熱效率高，適合空間受限的應用；

風冷式換熱器：無需冷卻水，適用于水資源受限或戶外安裝場景；

電加熱油預熱器：用于液壓油、潤滑油等介質的預熱，保障設備啟動性能。

核心優勢：

產品設計兼顧標準化與定制化，可靈活適配不同應用場景；

遵循國際規范（如壓力設備指令、ASME等），確保安全合規；

模塊化系統結構便于維護和擴展；

德國制造，注重材料選擇與工藝控制，保障長期運行穩定性。

典型應用：

壓縮機系統的潤滑油冷卻；

化工及制藥過程中的介質加熱/冷卻或工藝水溫控；

船舶動力系統中的熱能管理；

工業設備液壓系統的油溫調節；

能源回收與高效利用項目，如余熱回收系統。

二.Funke產品經營范圍介紹

FUNKE的產品范圍包括殼管式換熱器、板式換熱器、風冷式換熱器以及電加熱油預熱器。這些設備可用于液體或氣體

的加熱、冷卻、冷凝或溫度控制。公司提供標準系列產品，也可根據用戶的具體參數要求進行非標設計與制造。產品

適用于多種工業場景，包括但不限于機械制造、船舶工程、壓縮空氣系統、化工流程、制藥生產以及能源相關應用。

所有產品均按照適用的國際標準和規范進行設計與測試。

三.Funke熱交換器TDW系列介紹

1.產品概述

TDW系列(Turbo-Spin系列)是Funke開發的緊湊型殼管式熱交換器，專為液壓油或液壓替代流體的冷卻而設計。

該系列采用可拆卸管束結構，便于維護和清洗，適用于空間受限但對換熱效率要求較高的工業場景。

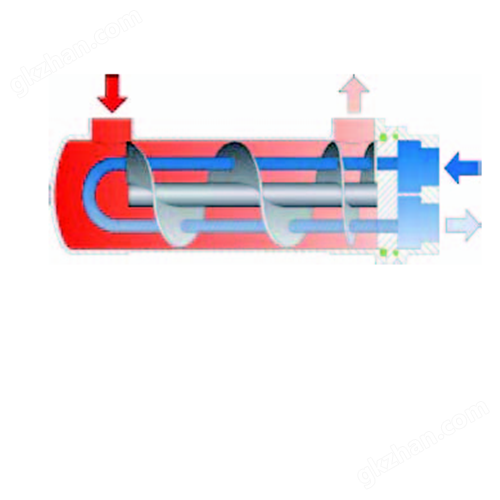

其核心特點是殼側油路采用螺旋導流結構(Turbo-Spin),通過特殊布置的螺旋導流片(helical screws)引導油液

形成高效旋流，顯著提升傳熱效率并降低污垢沉積風險。

2.主要技術參數

項目

參數

換熱面積

0.15 m2-4.00m2

殼側介質

液壓油或液壓替代流體

管側介質

冷卻水（建議清潔水，避免結垢）

 工作壓力

殼側：16 bar;管側：8 bar

 工作溫度

100°℃（殼側與管側）

測試壓力

殼側：21 bar;管側：11 bar

安裝方式

水平或垂直安裝（根據型號可選）

3.結構特點

可拆卸管束：便于清洗和更換，延長使用壽命；

U型銅管：油接觸側鍍錫，提高耐腐蝕性；

合成材料管板：集成鋁復合材料，密封可靠；

O型圈密封：管板與殼體之間采用O型圈，確保無泄漏；

多流程設計（管側）：提升水流速度，增強換熱效果；

兩種流道版本：

O型：螺旋導流片螺距小，適用于低粘度油液；

W型：螺距大，適用于高粘度油液，平衡壓降與換熱效率。

4.典型應用

液壓系統中的油冷卻（如注塑機、壓鑄機、工程機械）；

工業齒輪箱潤滑油冷卻；

壓縮機潤滑系統熱管理；

需要頻繁維護或水質較差的冷卻場合（因管束可拆卸）。

5.標準配置與認證

標準文件：包含操作維護手冊、壓力測試證書、符合性聲明；

涂層：RAL5012淺藍色；

材料選項：

標準：鍍錫銅管(Cu-DHP-R250)、鋅鋁合金螺旋導流片、鋁殼體；

可選：白銅(CuNi10Fe)管材（用于海水或高腐蝕環境）；

認證：符合歐盟壓力設備指令(PED97/23/EC)第3.3條，不帶CE標志（因?qū)儆凇岸ㄖ祁?lèi)"設備）。

6.特殊版本（可選）

TDWT:油箱安裝型(Tank installation version);

TDWF:濾油冷卻器(Filter oil cooler);

方形法蘭接口：含密封件與螺栓，便于集成。

總結

TDW系列憑借其緊湊結構、高效旋流換熱、可維護性和模塊化設計，成為中低壓液壓系統冷卻的理想選擇。其標準化

尺寸覆蓋廣泛功率范圍，同時支持針對特殊工況（如高粘度、腐蝕性）的材料升級，體現了Funke在工業熱交換領域

的工程靈活性與可靠性。

Funke

TPL00-L-8-11, 519 860

熱交換器

Funke

TPL00-L-22-21,819674

熱交換器

Funke

TPL 00-K-6-22,872 431

熱交換器

Funke

TPL00-K-4-22,864 355

熱交換器

Funke

TPL 01-L-26-11 Serien-Nr. 694 931

熱交換器

Funke

TPL 01-K-60-12 NR:904897

熱交換器

Funke

Okan 2.7905.2.11-04.01

三相交流電機

Funke

TPL 00-L-8-12 Zeichnungs-Nr. 633 800 855 200

熱交換器

Funke

Certificate of Origin1

三相交流電機附件

Funke

2.7909.2.11-31.29.00 s-nr:642126

風機

Funke

TPL 01-L-36-22

熱交換器

Funke

TPL 00-K-8-22 SN.:516 146

熱交換器

Funke

472398,TPL02-K-48-12

熱交換器

Funke

TPL02-K-88-12

熱交換器

Funke

TPL 01-K-18-22,907592

熱交換器

Funke

TPL 01-L-30-22

熱交換器

Funke

865657:TPL 00-K-14-22

熱交換器

Funke

TPL01-K-18-21,825816

熱交換器

Funke

CCF 500-8-B0-1Weg Nr. 759 002

熱交換器

Funke

TPL01-L-26-12

熱交換器

Funke

TPL 01-K-36-12 FK Nr.2351520

熱交換器

Funke

TPL 00-K-6-22 Serien-Nr.: 806 873

熱交換器

Funke

TPL 00-L-26-11

熱交換器

Funke

TPL02-L-42-11,889246

熱交換器

Funke

BCF 303-B33-4Weg Serien-Nr.878 548

熱交換器

Funke

Typ:TPL 00-K-6-12;SN:861899

熱交換器

Funke

TPL 00-K-8-22 nr.761161

熱交換器

Funke

TPL 00-K-6-22 Zeichnungs-Nr: 632 800 801 200

熱交換器

Funke

TPL 00-K-26-12 SN:648417

熱交換器

Funke

FP 05-19-1-NH ZNR 400 0248430

熱交換器

Funke

TPL00-L-18-12,557464

熱交換器

Funke

TPL 00-K-38-12

熱交換器

Funke

TPL01-K-18-12,861742

熱交換器

Funke

TPL 00-K-12-22 Serien-Nr. 600 647

熱交換器

Funke

TPL 00-L-26-22,896 795

熱交換器

Funke

TPL 00-K-6-22 532771

熱交換器

Funke

TPL00-K-34-22,794072

熱交換器

Funke

TPL 02-L-66-22

熱交換器

Funke

BCF 806-W-4Weg

加熱器

Funke

TPL01-K-36-12 560796

熱交換器

Funke

TPL01-K-84-22,618913

熱交換器

Funke

TPL00-L-18-22,906465

熱交換器

Funke

TPL 00-L-12-11 Serien-Nr. 822 466

熱交換器

Funke

TPL00-K-6-22,ZNR 632 800801200

熱交換器

Funke

TPL01-K-36-22 SN:736158

熱交換器

Funke

TPL 00-K-6-22 Serien-Nr. 937 955

熱交換器

Funke

TPL 02-K-60-12 s-nr:709004

熱交換器

Funke

TPL 01-K-10-12,862563

熱交換器

Funke

TPL01-K-14-12492612

熱交換器

Funke

TPL01-K-10-12 490 507

熱交換器

Funke

TPL02-L-66-12,746776

熱交換器

Funke

TPL01-K-18-22,938978

熱交換器

Funke

TPL00-K-12-22,724467

熱交換器

Funke

TPL01-K-18-12,786230

熱交換器

Funke

TPL01-K-36-22, Zeichnungs-Nr. 634 800 804 200

熱交換器

Funke

TPL 00-K-6-22 Serien-Nr.: 807432

熱交換器

Funke

TPL 01-K-10-22

熱交換器

Funke

TPL00-L-22-12;754738

熱交換器

Funke

Certificate of con f ormity.

熱交換器附件

Funke

TPL00-K-8-12,632 800809200

熱交換器

Funke

TPL00-L-12-11;914381

熱交換器

Funke

TPL 00-L-8-22,504467

熱交換器

Funke

611 919 007 6 00， FP Dichtung fur FP205,641306

密封件3
