日本中村電子深度卡尺E-RD5B

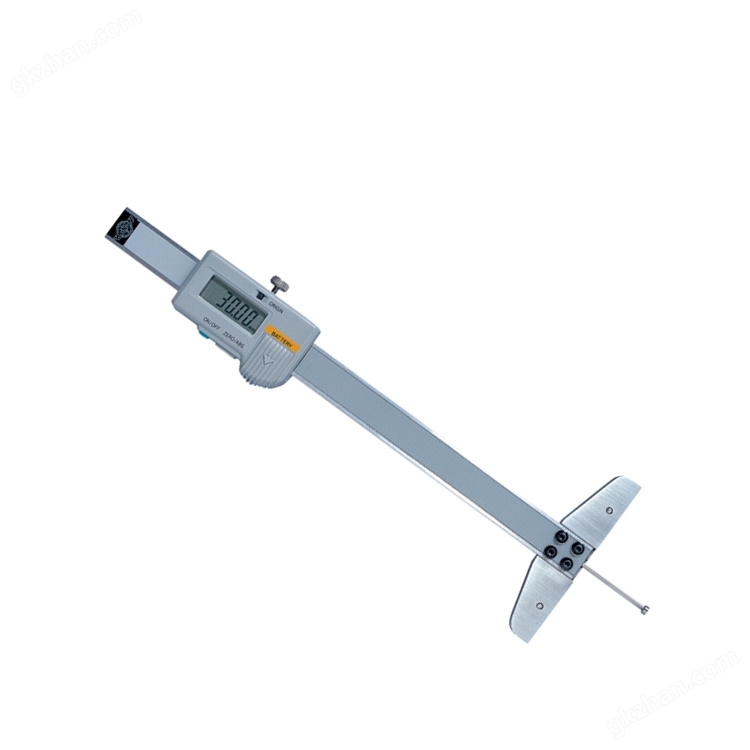

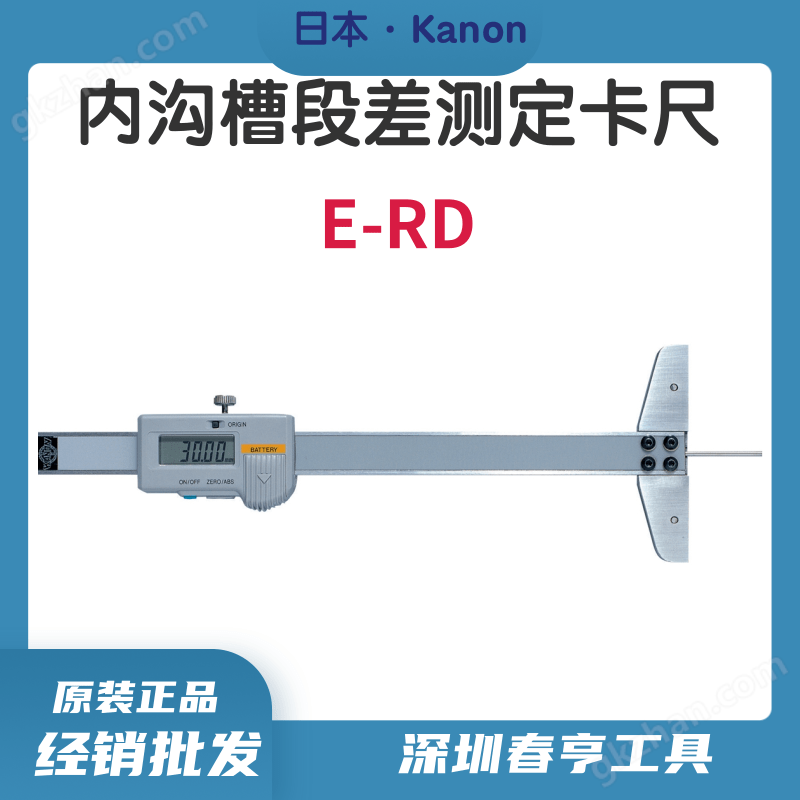

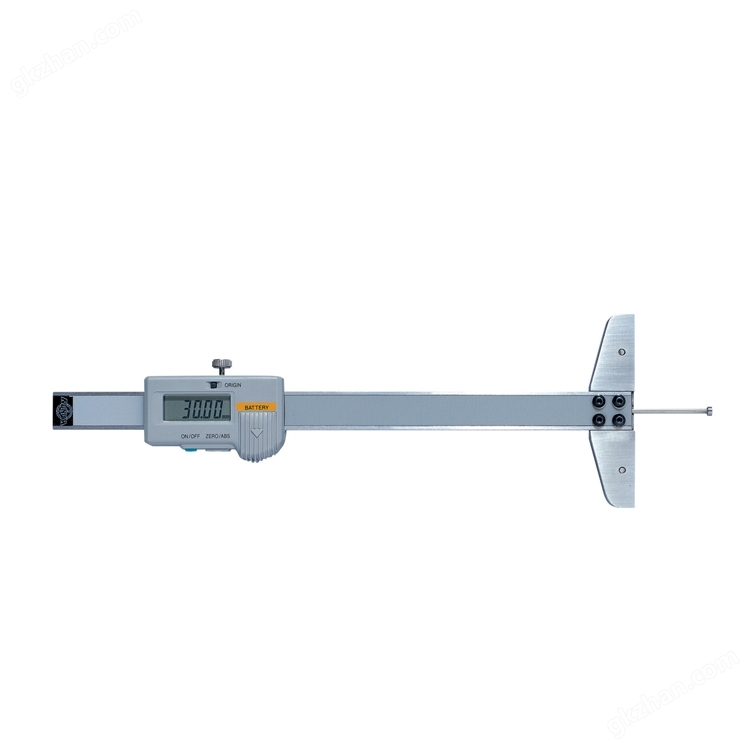

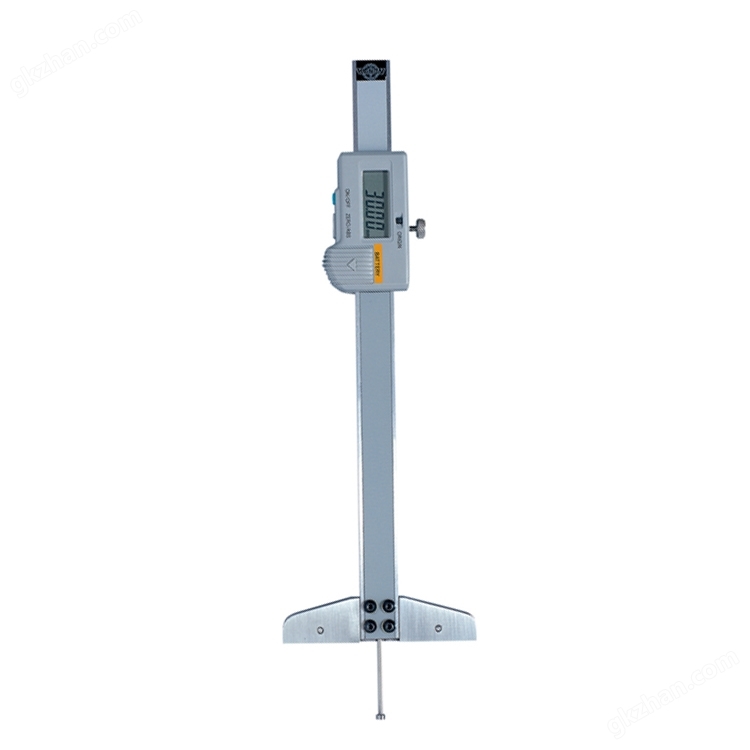

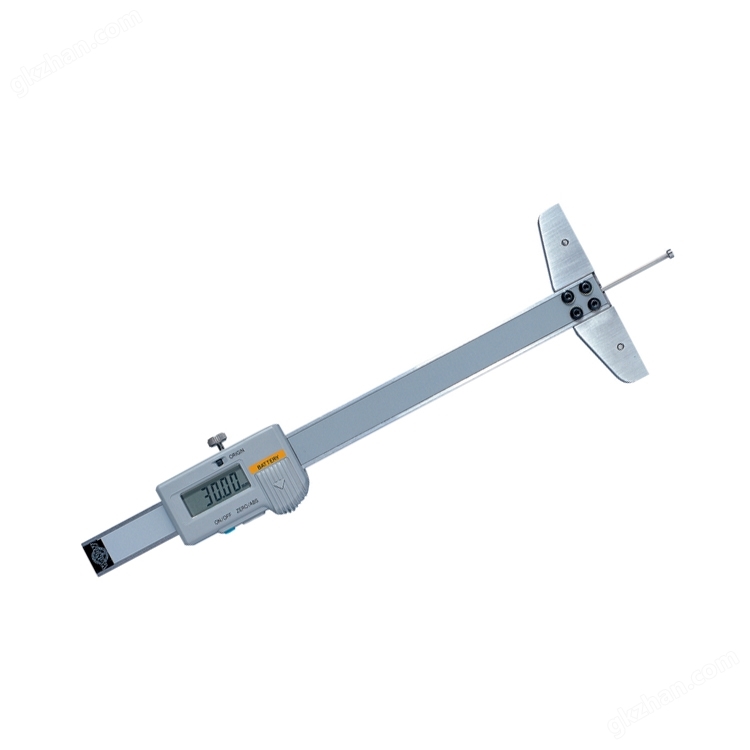

一、產品細節圖

二、產品性能

精準測量：分度值 0.01mm，允許誤差 ±0.02mm，滿足精密加工與檢測場景需求。

多功能測量：帶 φ4mm 掛鉤式深度桿，支持深度測量、溝槽定位、段差檢測三種模式，適配細孔與孔內溝槽測量。

數顯直觀：大屏 LCD 數顯，讀數清晰，降低目視誤差；具備數據輸出接口，可對接外部設備記錄數據。

穩定耐用：滑動順暢、鎖緊可靠，長期使用重復性好；輕量化設計（約 150g），手持操作不易疲勞。

三、用材

主體材質：采用高硬度不銹鋼，經精密研磨處理，防銹耐磨，使用壽命長。

深度桿：φ2mm 硬質合金探針，剛性強、不易變形，可伸入細小孔徑（≥φ2mm）測量。

掛鉤頭部：φ4mm 硬化鋼圓盤，接觸穩定，適合溝槽與臺階測量。

外殼：工程塑料 + 不銹鋼復合結構，防摔抗沖擊，適應車間復雜環境。

四、參數表（E-RD5B）

表格

項目參數（mm）

型號E-RD5B

測量范圍0–50

分度值0.01

允許誤差±0.02

全長（A）140

基座寬度（B）80

深度桿直徑（D）φ2

掛鉤直徑（F）φ4

電源SR44 紐扣電池 ×1

重量約 150g

五、型號系列

E-RD5B：測量 0–50mm，掛鉤 φ4mm，標準型。

E-RD10B：測量 0–100mm，掛鉤 φ6mm。

E-RD15B：測量 0–150mm，掛鉤 φ6/8mm 可選。

六、用途

日本中村電子深度卡尺E-RD5B

機械加工：孔深、盲孔、臺階段差、內溝槽位置測量。

模具制造：模板深度、型腔深度、鑲件臺階檢測。

精密裝配：零部件間隙、凹槽深度、定位孔深度測量。

電子 / 汽配：細小孔徑（≥φ2mm）深度、微型溝槽檢測。

七、包裝

標配：卡尺 ×1、SR44 電池 ×1、說明書 ×1、合格證 ×1、硬質塑料盒 ×1。

可選：180mm 延長基座（適配大平面測量）、數據連接線、校準證書。

八、使用說明

開機 / 清零：裝入電池，按 ON/OFF 開機；測量前在基準面按 ZERO 清零。

測量操作：

深度測量：基座貼平工件表面，推拉桿至孔底，讀取數值。

溝槽測量：掛鉤卡入溝槽端面，輕拉至貼合，讀取位置深度。

數據輸出：連接數據線，可將測量值傳輸至電腦 / 記錄儀。

維護保養：使用后擦拭干凈，存放于干燥處；長期不用取出電池，避免漏液。

九、售后服務

質保期限：原裝正品，質保 1 年（非人為損壞）。

技術支持：提供操作指導、校準咨詢、選型建議。

維修服務：原廠配件維修，響應及時，減少停機影響。

十、產品優勢

多功合一：1 臺卡尺覆蓋深度、溝槽、段差三種測量，適配多場景。

細孔適配：φ2mm 超細探針，可伸入普通卡尺無法進入的細小孔徑。

穩定精準：不銹鋼材質 + 精密工藝，誤差控制在 ±0.02mm 內，重復性好。

數據可追溯：帶輸出接口，便于質量管控與數據記錄。
