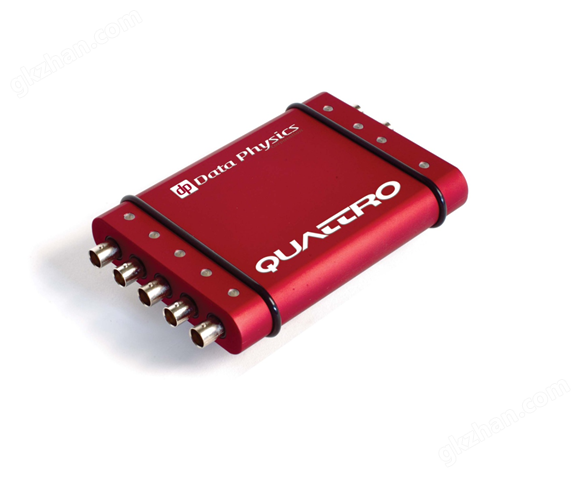

Quattro便攜式數據采集分析儀簡介：

經典4通道振動與噪聲等實時測量與分析系統

基本測量

時域波形、加窗函數后時域波形、線性譜、自功率譜、功率譜密度(PSD)、傳遞函數、相干函數、脈沖響應函數、互功率譜密度(CSD)、同步平均、自相關函數，互相關函數、概率密度函數(PDF)、累積分布函數(CDF)、直方圖(Histogram)，實吋細化等。

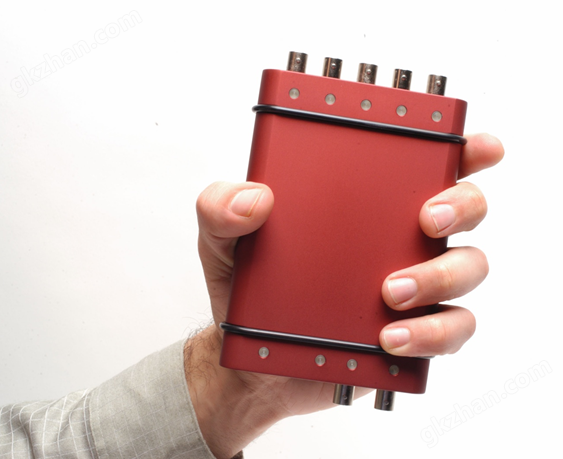

超便攜、經濟型動態信號分析儀

SignalCalcACE分析儀僅500克重，卻具有好的信號處理能力:4個輸入通道、2個輸出通道、1個轉速通道，40kHz分析頻寬(94kHz可選)，超過120dB的動態范圍。無論旅行還是工作，甚至沒有電源的情況下，ACE都可將任何筆記本電腦變成一臺高精度的動態信號分析儀。

√4通道輸入，2個信號源

√專用高速轉速通道

√120dB~150dB動態范圍

√40kHz實時頻寬(94kHz可選)

√友好的用戶界面

√堅固可靠的設計

擴展測量

多輸入多輸出(MIMO)、沖擊響應譜分析(SRS)、沖擊跌落測試、步進正弦、基于轉速的測量、階次跟蹤、解調、轉子動力學、動平衡、瀑布圖和聲譜圖、實時倍頻程、聲強和聲功率、聲質量-響度、磁盤記錄、回放和分析、質量控制/事件捕抓、環境試驗數據壓縮、帶谷預報、報警和中斷。

Quattro便攜式數據采集分析儀產品特點：

Quattro硬件引擎

ACE便攜且堅固是其*大的特點，USB2.0的連接供電方式，將您的筆記本電腦或者臺式機變成一臺高精度的動態測量分析儀。實時分析帶寬從DC-93kHz(204.8kHz采樣率)，提供32位浮點數DSP處理器，所有輸入通道均配置專屬的24位sigma-delta ADC和24位DAC。內置抗混疊濾波器保護輸入和輸出，提供超過120dB的動態范圍的實時動態處理能力。

應用:

4個輸入、2個輸出和專屬轉速通道，提供所有動態分析所需的強大核心，擁有時域、頻域、階次和幅值域的分析能力。使用ACE同步平均可以輕松尋找到噪聲中的周期性特征;相關分析可以揭示時間歷程中的相似性和時序性;使用FFT譜分析可以獲得頻域成分以及譜密度量級;通過傳遞函數、相干和脈沖響應函數可以識別線性系統特性。標準功能包含常規信號測量、頻譜分析、工程單位制選擇和轉換、專業報告生成器、SignalMap的數據管理，靈活的顯示界面、光標函數分析等?？蓴U(kuò)展模塊如:實時1/3倍頻分析、聲功率和聲強、轉速測量、階次跟蹤、MIMO和步進正弦試驗、動平衡、沖擊響應譜分析、解調、轉子動力學分析、瀑布圖和色譜圖、海量存儲、高分辨率FFT分析等。
