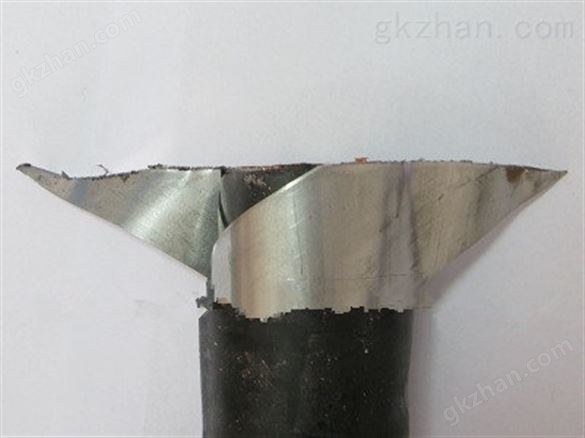

1、佰匯電纜YJV22-0.6/1KV5*6產品用途：本產品適用于額定電壓（U0/U）為3.6/6至26/35KV電力線路，供輸配電能之用。
2、佰匯電纜YJV22-0.6/1KV5*6產品標準：GB12706-2008額定電壓35KV及以下銅芯，鋁芯塑料絕緣電力電纜。
3、產品使用特性：（1）電纜在環境溫度不低于0℃條件下敷設時，無須預先加溫。電纜的敷設落差不受限制。（2）電纜線芯*允許工作溫度不得超過下列規定：外護層是聚氯乙烯套的電纜為90℃；外護層是聚乙烯套的電纜為80℃。（3）線芯短路時（zui長持續5S）溫度不得超過250℃（4）電纜敷設時的zui小彎曲半徑規定如下：單芯電纜：20（d+D)±5%；三芯電纜：15（d+D)±5%。式中：D為電纜的實際外徑，d為導體的實際外徑。
4、產品型號、名稱及使用范圍
型 號 | 名 稱 | 使 用 范 圍 | |
銅芯 | 鋁芯 | ||
YJV | YJLV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 固定敷設在空中、室內、電纜溝、隧道或者地下 |
YJY | JYLY | 交聯聚乙烯絕緣聚乙烯護套電力電纜 | 固定敷設在室內、電纜溝、隧道或者地下 |
YJV22 | YJLV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 固定敷設在有外界壓力作用的場所 |
YJV23 | YJLV23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | 固定敷設在常有外力作用的場所 |
YJV32 | YJLV32 | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | 固定敷設在要求能承受拉力的場所 |
YJV33 | YJLV33 | 交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 | 固定敷設在要求能承受拉力的場所 |
YJV42 | JYLV42 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 | 固定敷設在水下、豎井或要求能承受拉力的場所 |
YJV43 | YJLV43 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜 | 固定敷設在要求能承受較大拉力的場所 |
注：一根或二根單芯電纜不允許敷設在鐵質管道中。
5、生產范圍
型號 | 芯數 | 額定電壓 U0/U KV | |||
3.6/6 6/6 | 6/10 8.7/10 | 12/20 18/20 | 21/35 26/35 | ||
導電線芯標稱截面(mm2) | |||||
YJLV | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV32 | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV42 | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV22 | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV32 | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV42 | 3 | 25-300 | 25-300 | 35-150 | |
