世格電磁滑閥安裝與使用

當活塞到達右極限位置時，滑閥的驅動軸又被帶動，使柱塞位置回復到右邊位置。這樣，滑閥使壓力缸的活塞完成往復運動的一個周期動作。如此不斷循環，活塞便自動連續往復運動。若使滑閥驅動軸處于中間位置，則活塞運動停止。平面型單閥瓣滑閥的閥瓣因受到較大的壓力差作用，在滑動面上產生的摩擦力大，動作不靈敏，易磨損。

功能3/2通和5/2通

先導控制單穩態和雙穩態

連接方式G和NPT

防護等級IP66/67

內部空氣循環以防止?jié)駳膺M入執行器和電磁閥

采用低摩擦且不粘連的T形密封件

提供多種電磁操作機構、端口尺寸、功能及閥體材料選擇

流量1100升/分鐘

接口尺寸NAMUR和螺紋1/4"（531）

結構材料黑色陽極氧化鋁本體

防爆要求CCC

介質空氣、惰性氣體

入口壓力10巴

操作壓力2-10巴

溫度范圍-25°C至+60°C

絕緣等級默認F級

額定功率LP≤2W，BP≤11W

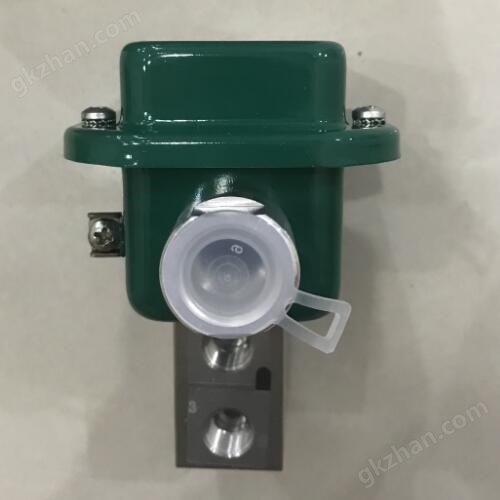

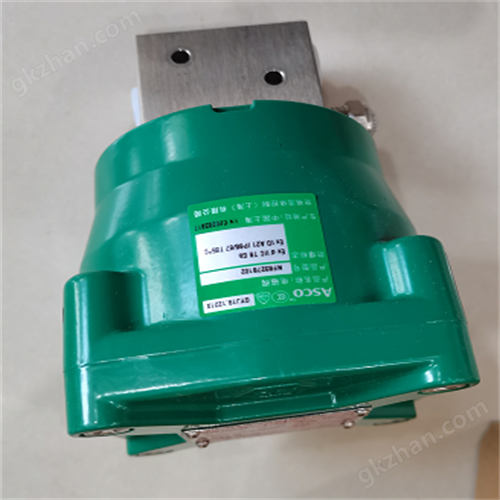

ASCO系列531是一種滑閥式電磁閥，旨在實現高度的安全性和可靠性。通過不同類型電磁鐵的混合搭配，該閥提供防爆或非防爆解決方案，并能支持化工及混合工業中多種執行機構的先導應用。

滑閥分為往復式和回轉式兩類。往復式滑閥又有平面型單閥瓣、平面型雙閥瓣和柱塞式3種。柱塞式滑閥廣泛用于液壓和氣動裝置中。當活塞到達左極限位置（行程終了）時，滑閥驅動軸被帶動，使柱塞位置移至左邊，切換流體的流向，p1壓力的流體便流向B通道，進入壓力缸的B′室，使活塞向右移動，A室中的流體則回流至通道 A并流向出口。
