ARBE-4D成像雷達的核心在于其創新的天線陣列設計。它支持48個發射通道和48個接收通道，構成了高達2304個虛擬通道的陣列。這一設計遠超市場上常見的16×16天線配置（僅256個虛擬通道），將雷達的圖像精細程度提升了百倍，實現了真正的高分辨率成像。

該雷達能夠提供距離、方位角、俯仰角和多普勒速度的實時信息，形成完整的4D環境感知。其探測距離可達300米，能夠在高速行駛中為系統提供充足的響應時間。值得一提的是，它能在290米內精準識別尺寸僅為11.5×11.5厘米的微小目標，這一能力對于檢測路面散落物或小型障礙物至關重要。

ARBE-4D 雷達 背面

一、雷達系統概述ARBE-4D 雷達系統平臺采用的是 Arbe 的芯片組和配套的軟硬件系統，Hugin雷達系統架構包括：

? 模擬部分

? 48Rx*48Tx 組成的天線陣列

? 射頻前端采用 Arbe 的收發芯片組 RFIC

? FE 和數字處理單元的控制接口

? 從 FE 的原始測量到數字部分的模擬接口

? 數字部分

? 由四核組成的高級處理單元

◆ 安全處理單元

◆ 雙核應用處理器

◆ DSP(2*雙核)

? 硬件加速-雷達處理單元

? 硬件調度器

? 子系統

◆ 用于雷達固件存儲和加載的 Flash

◆ 用于雷達運算的 LP-DDR4

? 接口-

? 外部 DC12V 直流電壓輸入

? USB 用于雷達日志監控

? 1000base-T1(雙絞線，通過轉換器連接到 PC)

ARBE-4D 雷達 正面

二、雷達探測距離

1、超長距模式探測距離 FOV

超長距模式-水平探測

超長距模式-垂直方向探測

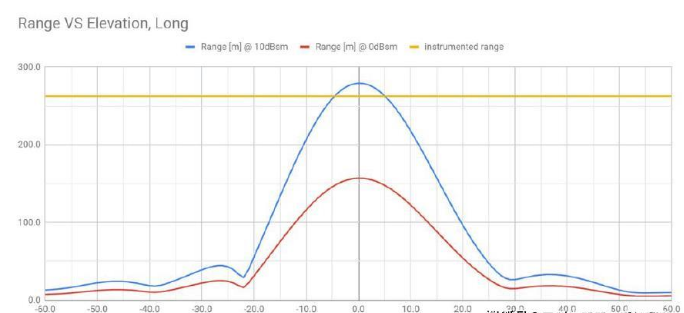

2、長距模式探測距離 FOV

長距模式-水平探測

長距模式-垂直探測

三、雷達應用特點

ARBE-4D成像雷達的優勢在復雜路況和惡劣天氣下尤為明顯。傳統傳感器如攝像頭和激光雷達在雨、霧、強光等條件下性能會顯著下降，而ARBE-4D憑借其毫米波技術，能夠全天候穩定工作，不受環境影響。其高動態范圍檢測能力可同時識別強反射目標（如金屬柵欄）和弱反射目標（如行人），解決了傳統雷達在強反射場景下難以捕捉弱目標的難題。此外，通過隨機跳頻機制，ARBE-4D能有效避免雷達間的頻率沖突，確保在多雷達共存場景下的檢測穩定性。

ARBE-4D成像雷達為L(zhǎng)2及更高級別的自動駕駛系統提供了可靠感知解決方案。在高速公路場景中，其遠距離探測能力允許系統進行漸進式制動而非緊急剎車，提前規劃變道路線，為周?chē)?chē)輛預留充足反應時間，顯著提升行車安全性與舒適性。

四、總結

ARBE-4D成像雷達以其ZY的性能、可靠的全天候工作能力和強大的數據處理能力，正在重新定義自動駕駛的感知標準。它為工程團隊提供了快速開發先進汽車成像雷達解決方案的基礎，助力自動駕駛技術邁向更加安全、可靠的未來。隨著4D成像雷達技術的不斷成熟和普及，我們有理由相信，它將成為自動駕駛傳感器套件中的核心元素，為智能交通出行提供堅實保障。
