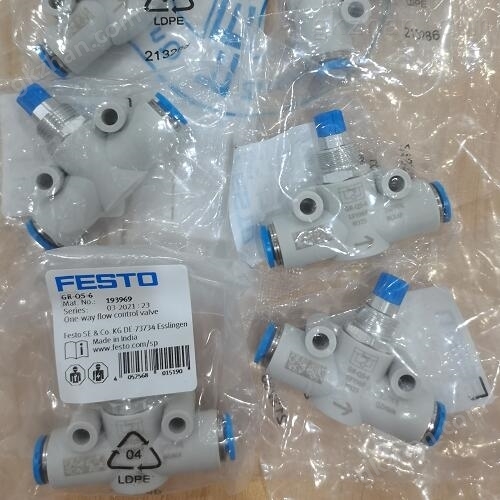

單向節流閥FESTO電氣特性193969

功能簡介:

一個殼體內組合了兩個單向節流閥。例如，可單獨設置單作用或雙作用緊湊型氣缸的流量和返回速度。

用于安裝帶快插接頭 QS 的單向節流閥 GR（水平面帶 M3 螺絲）閥被卡入固定支架?？梢园惭b在任意位置。

流量控制方向上的標準標稱流量 245 l/min

方向上的標準標稱流量 430 l/min

是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥并聯則可組合成單向節流閥。節流閥和單向節流閥是簡易的流量控制閥，在定量泵液壓系統中，節流閥和溢流閥配合，可組成三種節流調速系統，即進油路節流調速系統、回油路節流調速系統和旁路節流調速系統。節流閥沒有流量負反饋功能，不能補償由負載變化所造成的速度不穩定，一般僅用于負載變化不大或?qū)λ俣确€(wěn)定性要求不高的場合。

工作壓力 0.2 bar ... 10 bar

可以使用 Festo 的單向節流閥來調節推進和縮回氣缸的活塞速度。這通過降低排氣或供氣方向的流速來實現。單向功能按相反方向工作。

Festo 單向節流閥 GRxA 和 GRxZ 已經一次又一次地證明了自己的精確流量調節。采用塑料-金屬組合，因而輕巧、緊湊且堅固 — 它們是 ISO 和 NPT 派生型。

功能組合單向節流閥和先導式止回閥

節流閥，一端節流

塑料、金屬或不銹鋼結構

安裝位置 可選

符號 00991453

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

介質溫度 -10 °C ... 60 °C

環境溫度 -10 °C ... 60 °C

外殼材料 加強型聚酰胺

單向節流閥FESTO電氣特性193969
