中村溝槽深度卡尺BSDM30

一、產品細節展示

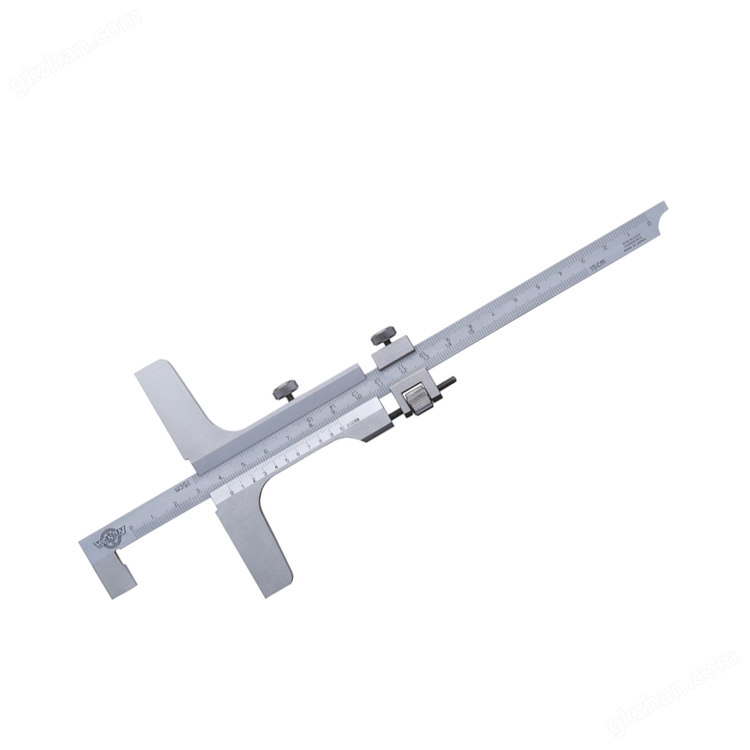

中村溝槽深度卡尺BSDM30，日系精工打造，專為溝槽、倒扣、橫孔非標測量工況研發定制。整尺一體成型鍛造，加長尺身筆直規整，表面經過多重精細拋光打磨處理，周身邊緣倒角圓滑，無毛刺、無銳角、無劃手棱角，長時間手持作業手感平順。

尺身主刻度與游標刻度采用深層蝕刻工藝加工，刻線排列均勻細密，數字標識深淺適中、字跡清晰規整，表層經過耐磨強化處理，耐車間鐵屑摩擦、耐切削油侵蝕、耐頻繁擦拭，長期高頻次使用不易褪色、發花、模糊，長效保障讀數清晰。

本品搭載一體式專用鉤形測量頭，鉤頭結構經過精密銑削與硬化處理，造型貼合窄槽、倒扣、橫孔內部結構，入槽順暢不卡頓。固定式加寬基準底座整體平面經過高精度水磨精研，基準面平整細密，接觸工件貼合緊密、受力均勻。

尺框滑動結構經過精密配磨，滑行阻尼均衡適中，推拉移動平穩順滑，無松曠、無卡滯；配備精密微調旋鈕與鎖緊裝置，調節咬合緊實，微調走位細膩可控，鎖緊定位穩固不松動。整機組裝嚴密，結構縫隙均勻，五金配件做工扎實，整體細節工藝嚴謹，適配工廠高強度、連續性作業環境。

二、產品性能優勢

中村溝槽深度卡尺BSDM30為中量程溝槽專用深度測量量具，區別于常規普通深度卡尺，核心優勢在于內置鉤形測頭，可完成普通卡尺無法觸及的倒扣槽、側向孔、封閉式溝槽、無底盲孔等特殊位置測量。

設備整體機械傳動結構穩定，滑行運行平穩，連續重復測量數值統一度高，檢測數據穩定可靠。搭配精細微調定位機構，可慢速微調測頭位置，精準貼合溝槽內壁與孔底位置，有效降低人工操作手法帶來的對位偏差，提升檢測準確度。

加寬固定式底座支撐面積充足，擺放平穩，測量過程不易傾斜、晃動、偏移，基準定位牢靠。純機械游標讀數結構，無需通電、不受溫濕度、粉塵、油污等環境因素干擾，工況適配性強。

既能完成常規臺階深度、沉孔、腔體落差檢測，又可滿足各類窄槽、異形槽、橫向通孔、倒扣結構的深度尺寸校驗，一機多用，覆蓋常規測量與特殊非標測量需求，適配加工自檢、工序巡檢、成品質檢、模具校驗等全流程作業。

三、產品用材配置

卡尺主體尺身、游標滑塊、固定基座、專用鉤頭，全部采用高硬度不銹鋼材質一體加工制成，材質密度扎實，剛性充足，抗彎折、抗扭曲，加長尺身不易彎曲變形，長久使用直線度穩定。

材質本身具備優良的防銹、抗氧化、耐油污、耐腐蝕屬性，可長期適應模具車間、機械加工、五金鍛造等多粉塵、多切削液、輕微潮濕的復雜生產環境，不易生銹氧化。

專屬鉤頭部位采用局部硬化強化處理，表層硬度提升，耐摩擦、耐擠壓、耐碰撞，長期深入溝槽摩擦接觸不易磨損、變形、卷邊；底座基準面經過精密精磨硬化，抗壓性強，反復貼合工件不易出現凹痕、磨損，長久維持基準平面精度。

刻度區域采用防刮耐磨蝕刻涂層，抗老化、耐擦拭，有效延緩日常損耗，延長工具整體使用周期，降低量具更換頻次。

四、核心參數表

表格

參數項目規格詳情

品牌日本中村 KANON

產品型號BSDM30

測量量程0～300mm

標準分度值0.02mm

示值允許誤差±0.04mm

特色結構一體式鉤頭，溝槽 / 倒扣專用

底座規格固定式加寬基準基座

讀數方式機械游標目視讀數

主體材質高硬度不銹鋼

適用特色橫孔、溝槽、倒扣、無底孔測量

五、全系型號分類

中村深度卡尺三大系列完整區分，按需選型：

SDM 系列：標準固定式底座，通用常規深度測量；

ESDM 系列：可更換跨度基座，適配大孔徑、寬端面工件；

BSDM 系列：鉤頭溝槽專用款，專攻異形槽、橫孔、倒扣檢測；

BSDM 系列現有規格：BSDM15、BSDM20、BSDM30，覆蓋短、中常用量程，滿足不同深度溝槽工件測量需求。

六、適用范圍與用途

廣泛應用于機械制造、模具加工、汽配零部件、五金加工、精密沖壓、設備檢修、品控檢測等眾多行業領域。

主要用于測量：各類開放式窄溝槽、封閉式倒扣槽、側向橫孔、階梯無底盲孔、工件內側臺階、腔體倒扣落差、特殊異形結構深度尺寸。

針對模具倒扣、沖壓件卡槽、機械零件側向孔位等普通量具難以測量的位置，使用優勢突出，是異形工件加工、非標尺寸檢測、車間精密質檢的專用常備量具。

七、包裝規格說明

產品出廠搭配品牌定制加厚硬質防護收納盒，盒體硬度高、抗壓耐沖擊，專為加長款卡尺定制尺寸。

箱體內部設有貼合式限位緩沖結構，牢牢固定尺身，有效緩沖運輸震動、物流擠壓、外力磕碰，避免尺身彎曲、鉤頭變形、基準面劃傷、刻度磨損等問題。

包裝防塵防潮，結構堅固，開合便捷，方便車間工具分類收納、庫房規整存放、現場隨手收納管理，同時適合企業批量集中采購、統一備貨保管。

八、規范使用說明

測量作業前期，清潔卡尺鉤頭、基準底座以及工件被測區域，清除鐵屑、切削油、灰塵、雜質，保證基準面與被測位置干凈無異物；

將固定式底座平穩貼合工件標準基準平面，保持卡尺整體水平端正，將鉤頭緩慢伸入溝槽、橫孔或倒扣結構內部；

手動粗調滑動尺框至接近測量點位，鎖緊固定結構，旋轉微調旋鈕緩慢精細對位，使鉤頭平穩貼合被測底面；

讀數時保持視線與刻度盤面垂直對齊，規避視角傾斜產生的視覺誤差，按照機械游標卡尺標準流程規范讀數；

單次測量作業完成后，及時擦拭清理尺身、鉤頭、底座表面油污與金屬碎屑，松開鎖緊部件，復位滑動結構，擦拭保養完畢放入原裝收納盒，存放于干燥通風、無腐蝕性氣體的環境妥善保存。

九、售后服務保障

正規原裝渠道直供，所有量具出庫前均經過外觀檢查、精度核驗、功能實測三重檢驗流程，保障出貨品相完好、參數達標。

物流運輸途中產生的磕碰破損、外觀瑕疵、配件缺失等問題，可隨時聯系對接處理協調。
