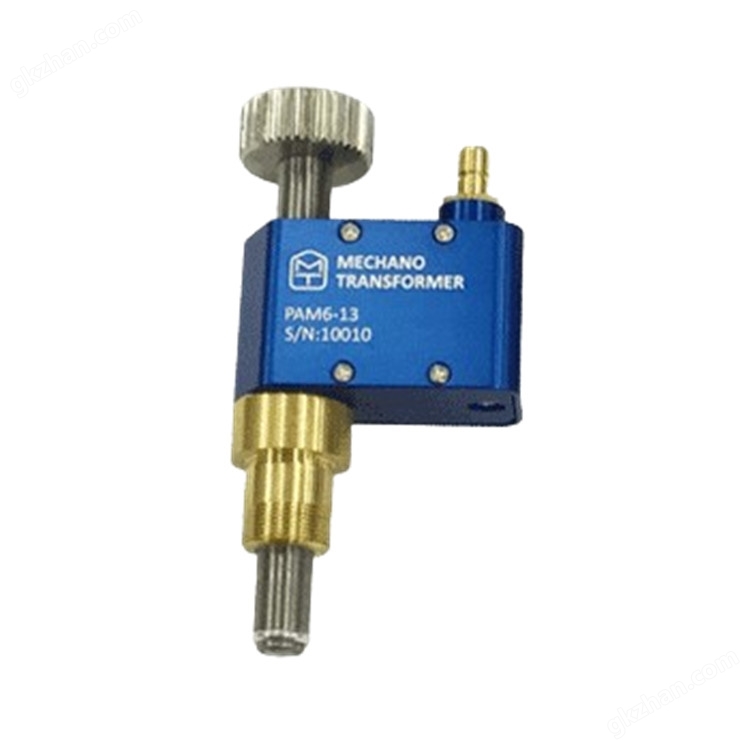

產品名稱： MECHANO TRANSFORMER壓電輔助電機PAM6-13
產品型號： PAM6-13
產品介紹：壓電輔助電機是一種能夠?qū)崿F(xiàn)大行程（長行程）、高分辨率且高推力的電機。PAM3-6.5和PAM6-13的輸出推力分別為13 N和29 N。另一方面，PAM3-6.5和PAM6-13的位移量分別為6.5 mm和13 mm，分辨率分別在30 nm和25 nm以下。由于體積小巧，僅比名片稍大，因此便于攜帶，使用方法也簡單。驅動時，請使用專用控制器（PAMC-104）及專用軟件。產品附帶專用電纜（2 m）。實現手動位移臺的自動化，邁向更合理、更有效的生產制造場景。小型壓電驅動器，其定位精度小于 30 nm，只需將手動位移臺的微米頭替換為壓電螺釘促動器，即可實現更高精度的位移。（文件）
MECHANO TRANSFORMER壓電輔助電機PAM6-13 性能特點：
不回撤
定位在斷電后仍可保持
定位精度小于 30 nm
支持手柄操作，也支持軟件操作
軟件可嵌入，支持二次開發
結合數據反饋，可實現自動調整
選型指南：
PAM3-6.5：平板型，3 mm，Min行程 30 nm，安裝部 φ6 柄部
PAM6-13：R型，6.5 mm，Min行程 25 nm，安裝部 φ9.5 柄部
PAMC-104：壓電輔助電機控制器，4軸，RS232C通信
PAM-RC100：壓電輔助電機控制器（遙控器）
PAMC-204：壓電輔助電機控制器，4軸，RS485通信，USB
產品結構與細節：
轉子、螺桿與旋鈕作為一個整體相連，同時與聯動裝置夾緊。當壓電陶瓷材料發生伸展時，聯動裝置 A 和聯動裝置 B 會產生前后移動，利用轉子與聯動裝置之間的摩擦力來實現間歇式前進。若加速度產生的慣性力小于靜摩擦力，則發生旋轉；若大于靜摩擦力，則發生滑動。
可選功能與配件：
多軸位移臺
雙軸鏡架（θ1 軸/θ2 軸）
技術參數：
產地：日本
位移精度：< 25 nm
Max負載：≤ 30 N
Max驅動頻率：1500 Hz
Max速度：≥ 1.5 mm/min
行程：≥ 13 mm
安裝接頭螺紋規格：M 9×0.5
連接器接口：SMB
工作溫度：10 至 40 ℃
存放溫度：5 至 40 ℃
環境濕度：10 至 80 %RH（無凝結現象）
壽命：>10 億次驅動頻率
尺寸：61×31×15.1 mm
重量：50 g
產品尺寸：
產品應用：
科學研究、工業用途（顯微鏡掃描、高通量顯微鏡、高分辨率顯微鏡、微操作、生物技術、干涉儀形狀測量、光罩/晶圓定位、測量技術）
