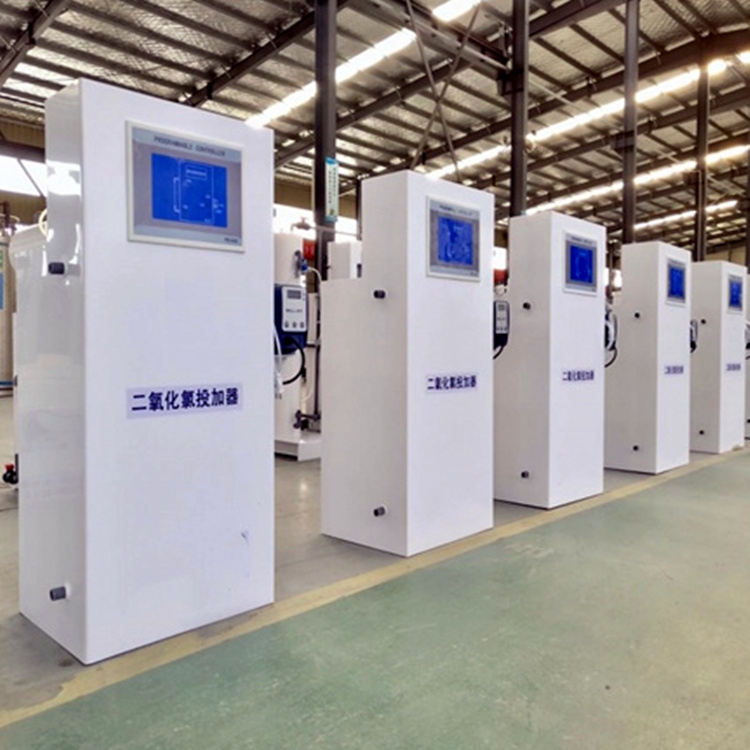

二氧化氯投加器設備主要分為自流式和投加式兩種類型‌，其結構組成和功能設計有所不同，適用于不同場景的消毒需求。

（一）自流式

（1）設備正面液位計:找到配件中透明玻璃管接至水飽液位處。

（2）設備左側排渣口與出水口：排渣口連接管道，或者直接排放。該排渣口配置球閥開關，保持關閉狀態，清洗設備時打開，30天左右清洗一次。出水口連接管道排放至下水道或者水池。

（3）設備右側計量泵與出藥口，進料口，進水口：計量泵紅色閥門連接出藥口，藍色閥門連接進料口，切勿組裝錯誤。進水口配置球閥開關，此口接自來水或者污水，進水壓力須大于0.05mpa。

（4）設備后側加藥口與進水口：進水口須加清水，注滿為止，設備加滿水后，打開加藥口，將所配藥劑500g部加入箱體內。當設備內無水時，打開開關，重復加水加藥。注：先將設備內注滿清水后在加藥，切勿顛倒！

（5）設備后側排氣口：此口接管爬高接通窗外，此處不需要接球閥開關，保持通風。

（6）備注：所連接部位螺紋的纏生料帶，沒螺紋的打膠密封。

（二）投加式

（1）設備左側水飽液位口、排渣口：找到配件中一透明玻璃管，接至水飽液位處，液位管下方閥門為排渣口，接通下水道，該排渣口保持關閉狀態，設備清洗時打開。

（2）設備后側進水口：此口接通自來水管道（家用自來水管），用于往設備內注水，連接前加裝球閥開關，設備加滿水后，關閉開關，加入適量藥劑，擰緊加藥蓋即可，設備內可容納100L水(其他規格除外)。當設備內無水時，打開開關，重復加水加藥。注：加藥形式請瀏覽第4條。

（3）設備后側排氣口：此口接管爬高接通窗外，此處不需要接球閥開關。

（4）設備后側加藥口：當設備內注滿水（100L）后，打開加藥蓋，

將所配藥劑500g部倒入箱體內，注意：先將設備內注滿清水后在加藥，切勿顛倒！

（5）設備右側電磁隔膜計量泵下方出藥口：此口接計量泵下方軟管，開關保持常開狀態，

（6）計量泵上方接口為背壓閥，接通預處理水體或管道，接管道時，管道壓力≤0.7mpa。

（7）備注：所連接部位螺紋的纏生料帶，沒螺紋的打膠密封。
